Le parc machines

Pour la production de vos pièces mécaniques, nous possédons un parc de machines diversifié, composé de fraiseuses, tours d’usinage par électro-érosion, postes à souder ainsi que des moyens de contrôles adéquats pour s’assurer de la qualité et du respect des tolérances sur vos produits.

Les capacités des machines sont données à titre indicatif, n'hésitez pas à nous contacter pour toute information complémentaire.


Commandes numériques

Fraiseuses numériques

Fraiseuse Novar 800 K 30

Caractéristiques

  • Nombre d'axes : 3
    • Capacité x : 2500mm
    • Capacité y : 900mm
    • Capacité z : 900mm

Particularités

  • Changeur 24 outils.
  • Commande numérique : Fanuc 0M.

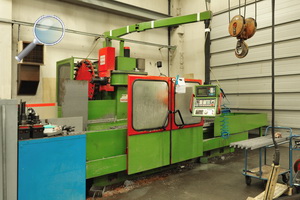

Photo de la fraiseuse Novar 800 K 30

Fraiseuse Huron SXD 833

Caractéristiques

  • Nombre d'axes : 3 (4 en option)
    • Capacité x : 3000mm
    • Capacité y : 1000mm
    • Capacité z : 1000mm

Particularités

  • Tête automatique : possibilité de travail en plan incliné.
  • Commande numérique : Heidenhain ITC530. Lecture directe des fichiers DXF.

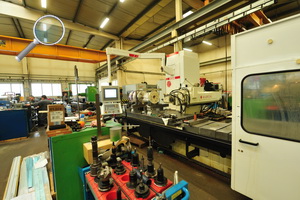

Photo de la fraiseuse Huron SXD 833

Centre usinage Eumach CM1200

Caractéristiques

  • Nombre d'axes : 3 (4 en option)
    • Capacité x : 1200mm
    • Capacité y : 600mm
    • Capacité z : 600mm

Particularités

  • Changeur 24 outils.
  • Commande numérique : Fanuc 0Imc. Permet un travail autonome sur les programmes complexes (capacités de mémoire et de calculs importantes).

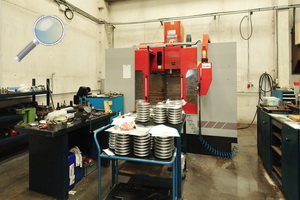

Photo du centre usinage Eumach CM1200

Centre usinage Leadwell V50L

Caractéristiques

  • Nombre d'axes : 4
    • Capacité x : 1250mm
    • Capacité y : 600mm
    • Capacité z : 600mm
    • Plateau diviseur diamètre : 250mm
    • Entre pointes : 800mm

Particularités

  • Changeur 42 outils.
  • Commande numérique : Fanuc 0Imc. Permet un travail autonome sur les programmes complexes (capacités de mémoire et de calculs importantes).

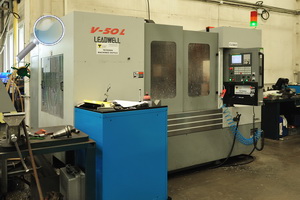

Photo du centre usinage Leadwell V50L

Centre usinage Hurco HVM10i

Caractéristiques

  • Nombre d'axes : 3
    • Capacité x : 600mm
    • Capacité y : 400mm
    • Capacité z : 400mm

Particularités

  • Changeur 20 outils.
  • Commande numérique

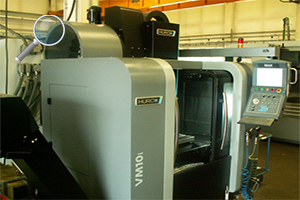

Photo du centre usinage Hurco HVM10i

Machine à venir

Tours numériques

Tour Yang M-55A

Caractéristiques

  • Diamètres :
    • Diamètre banc : 700mm
    • Diamètre chariot: 350mm
  • Longueur pièce (entre pointes) : 1000mm

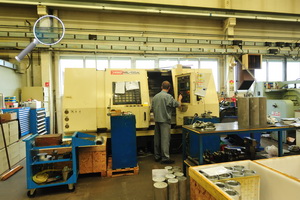

Photo du tour Yang M-55A

Tour Cyclone FB-1740

Caractéristiques

  • Diamètres :
    • Diamètre banc : 400mm
    • Diamètre chariot: 270mm
  • Longueur pièce (entre pointes) : 900mm

Particularités

  • Commande numérique : Fagor CNC 8055IC.

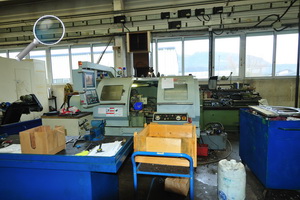

Photo du tour Cyclone FB-1740

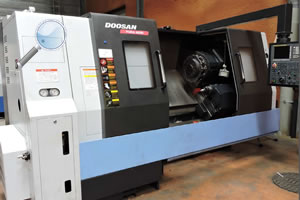

Tour Doosan Puma 400M

Caractéristiques

  • Diamètres :
    • Diamètre banc : 770mm
    • Diamètre chariot: 550mm
  • Longueur pièce (entre pointes) : 1000mm

Particularités

  • Commande numérique
  • Axe C
  • Chargeurs 12 outils
Tour Doosan Puma 400M

Électro-érosion

Robofil Charmilles 310

Caractéristiques

  • Nombre d'axes : 3
    • Capacité x : 400mm
    • Capacité y : 250mm
    • Capacité z : 400mm

Particularités

  • Diamètre du fil : 0,25mm
  • Travail en aspersion uniquement.
  • Commande numérique : spécialement conçue par Charmilles.
  • Possibilité de travail sur des pièces plus importantes (950*500*400 ou plus). Contactez nous pour de plus amples précisions.

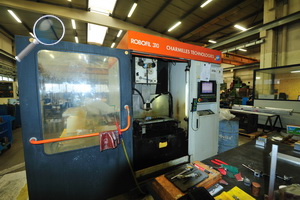

Photo de robofil Charmilles 310

Fanuc Robocut α-1C

Caractéristiques

  • Nombre d'axes : 3
    • Capacité x : 520mm
    • Capacité y : 370mm
    • Capacité z : 300mm
  • Poids maximal de la pièce : 450 kg

Particularités

  • Diamètre du fil : 0,25mm
  • Travail en immersion (travail en aspersion également possible).
  • Commande numérique : Fanuc series 16-w.
  • Possibilité de travail sur des pièces plus importantes (790*650*300 ou plus en aspersion). Contactez nous pour de plus amples précisions.

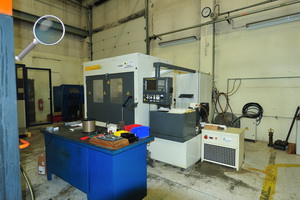

Photo de fanuc Robocut α-1C

Logiciel de CFAO

Goelan

Il s'agit du logiciel utilisé pour programmer les machines outils.
Logiciel édité par la société Missler, sera bientôt remplacé par son successeur : TopSolid.

Commandes traditionnelles

Fraiseuses traditionnelles

Fraiseuse Huron MU6

Caractéristiques

  • Nombre d'axes : 3
    • Capacité x : 1500mm
    • Capacité y : 600mm
    • Capacité z : 500mm

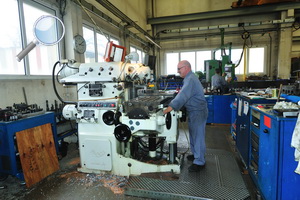

Photo de la fraiseuse Huron MU6

Fraiseuse Huron RU 881

Caractéristiques

  • Nombre d'axes : 3
    • Capacité x : 3500mm
    • Capacité y : 1000mm
    • Capacité z : 1000mm

Particularités

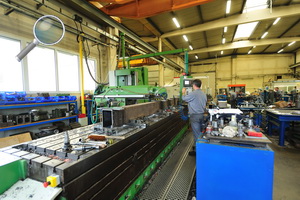

Photo de la fraiseuse Huron RU 881

Tours traditionnels

Tour Cazeneuve HB 575

Caractéristiques

  • Diamètres :
    • Diamètre banc: 500mm
  • Longueur pièce (entre pointes) : 1200mm

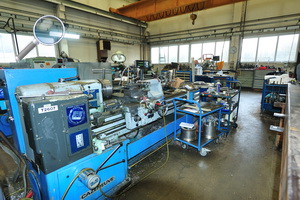

Photo du tour Cazeneuve HB 575

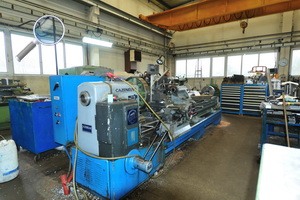

Tour Cazeneuve HB 725

Caractéristiques

  • Diamètres :
    • Diamètre rompu : 900mm
    • Diamètre banc : 670mm
    • Diamètre chariot: 400mm
  • Longueur pièce (entre pointes) : 3000mm

Particularités

  • Chariot pneumatique.
Photo du tour Cazeneuve HB 575

Tour Merli Clovis 50

Caractéristiques

  • Diamètres :
    • Diamètre rompu : 1500mm
    • Diamètre banc : 1300mm
    • Diamètre chariot: 900mm
  • Longueur pièce (entre pointes) : 5000mm

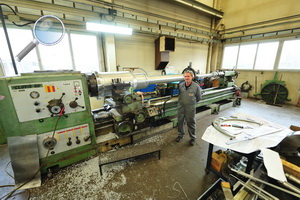

Photo du tour Merli Clovis 50

Tour Schaublin 125

Caractéristiques

  • Diamètre :
    • Diamètre banc : 240mm
  • Longueur pièce (entre pointes) : 500mm

Soudure

Presses

Presse 50T

Caractéristiques

  • Capacité x : 1000mm
  • Capacité y : 1000mm
  • Capacité z : 650mm
  • 50 T

Outillages spécifiques pour la soudure

Positionneur SAF

Caractéristique

  • Charge maxi : 3T

Detecteur fuite à Helium Alcatel ASM 142

Caractéristique

  • Sensibilité : 10-11 atm.cm3/sec

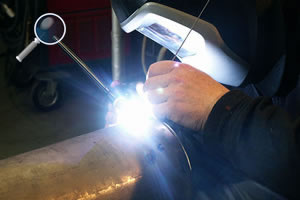

Postes à souder

Poste à souder MIG EWM 451

Caractéristique

  • Ampérage maxi à 100% : 420A

Poste à souder TIG EWM 451 AC/DC

Caractéristique

  • Ampérage maxi à 100% : 420A

Outils de contrôle

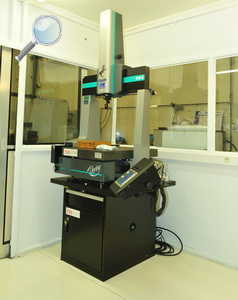

Contrôle Tridimensionnel : Etalon Derby 4-5-4

Caractéristiques

  • Nombre d'axes : 3
    • Capacité x : 400mm
    • Capacité y : 500mm
    • Capacité z : 400mm
  • Résolution : 1µm
  • Précision : 4µm
  • Etant donné le parc machine, les contrôles les plus stricts seront effectués au centième.
Photo du contrôle Tridimensionnel : Etalon Derby 4-5-4

Les autres outils de contrôle

Nous disposons également des outils suivants pour contrôler vos pièces :

  • Colonne de mesure
  • Projecteur de profil
  • Rugotest
  • Pieds à coulisse
  • Micromètres inter/exter
  • Cales étalon
  • Jauges

Moyens de levage et manutention

Chariot élévateur

  • Nombre de chariot : 1
  • Poids maximal : 2,5 T

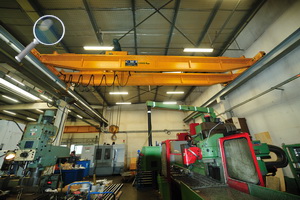

Ponts de levage

  • Nombre de ponts : 2
  • Poids maximal : 10 T

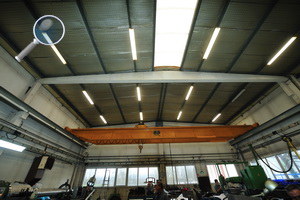

Photo d'un pont de levage 10T Photo d'un pont de levage 10T
